产品用途

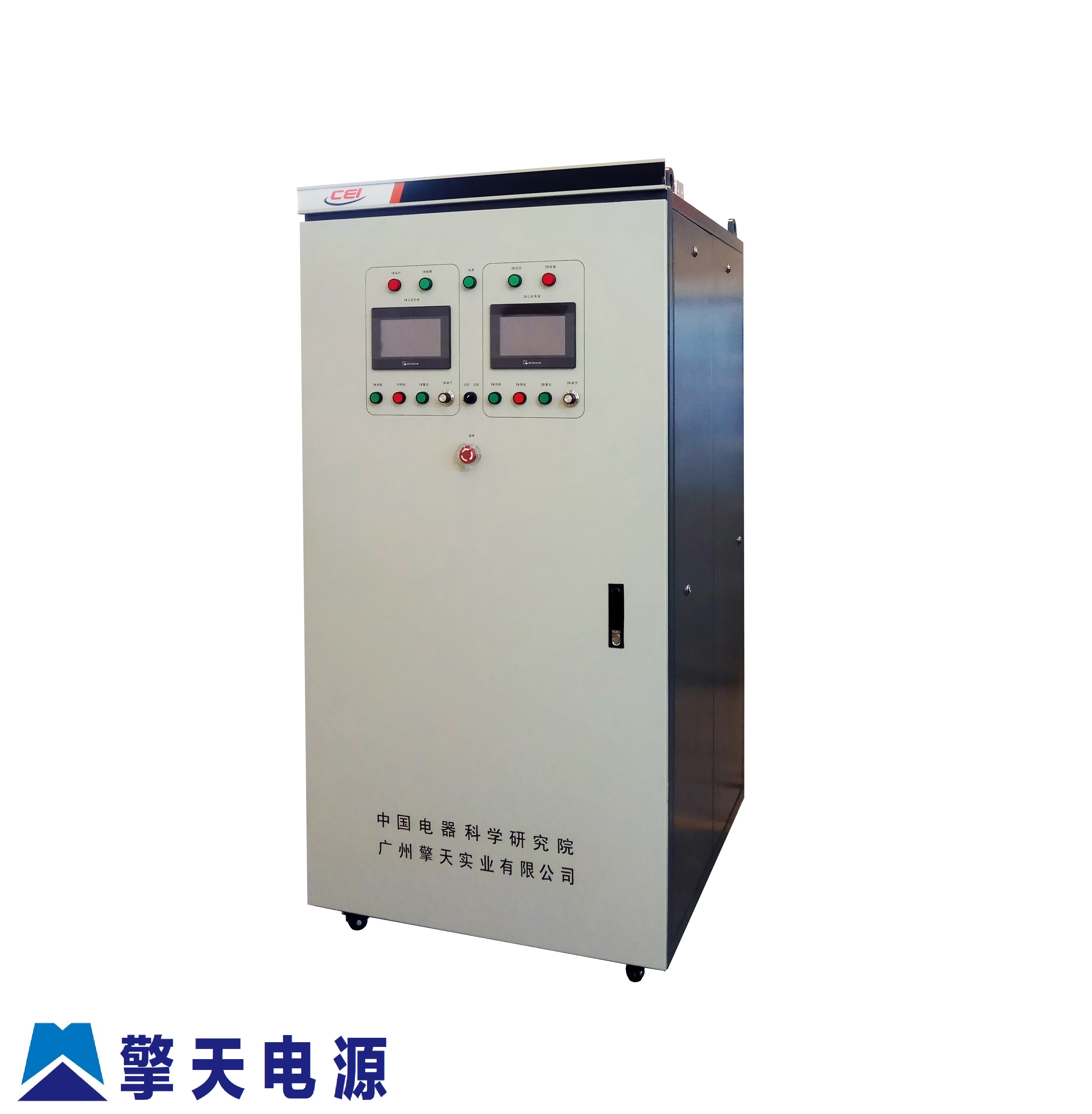

■高频同步氧化电源是擎天在铝材表面处理领域推出的新一代节能电源产品,主要用于铝及铝合金的阳极氧化,适用于在卧式,立式铝材氧化生产线氧化槽的单端或两端供电控制模式下使用。
产品特点
■高整机效率,采用同步整流技术,额定效率可达95%,为用户节约大量电能
■高控制精度,采用了全数字化控制系统,不会受到温度变化和年限变化的影响
■高可靠性,完善的多重保护功能
■高功率密度,60KW功率模块仅有4U高度,节省空间
■高功率因数,不需要配套无功补偿
■模块化设计,可不停机更换模块,维护维修简单方便
■全密闭全水冷设计,在较严苛的使用环境下也能长期运行
■标配工业以太网,RS485,RS-232等通讯接口
■可选配手机客户端远程监控设备的功能
技术参数
输入电压 |
3ΦAC380V±10% 50~60Hz |
功率因数 |
0.98 |
额定效率 |
95% |
输出模式 |
稳压/稳流 |
稳定精度 |
0.5% |
模块通讯 |
CAN总线 |
软启动/软关断 |
时间任意可设 |
保护功能 |
缺相、欠压、过压、过流、短路、超温、水压异常,凝露等保护 |
人机界面 |
触摸屏 |
通讯接口 |
标配工业以太网,RS485,RS-232接口, 可选配Profibus-DP、CC-Link等总线接口 |
冷却方式 |
全水冷 |
冷却水温度 |
5℃≤进水温度≤35℃,建议常温水 |
冷却水电导率 |
≤10us/cm |
防护等级 |
IP54 |
其他 |
MOSFET专利封装技术
|
具有急停按钮,快速停止输出 |
|
所有电路板经特殊三防处理 |
|
单机模块内部无软水管设计,杜绝漏水 |
|
具备限流限压功能,用户可根据需求,自行设定限制值 |
|
外形美观,结构紧凑并节省空间
|
|
智能故障自诊断,丰富的故障记录 |
产品尺寸
额定输出 Rated Output |
外形尺寸(mm) Dimension |
重量 Weight(Kg) |
|||
电压Voltage(V) |
电流Current(A) |
宽Width(W) |
深Depth(D) |
高Height(H) |
|
(20) 22 (24) (25)
|
3000 |
600 |
500 |
1200 |
200 |
4000 |
650 |
1400 |
1200 |
500 |
|
5000 |
650 |
1400 |
1200 |
600 |
|
6000 |
650 |
1400 |
1200 |
800 |
|
8000 |
800 |
1400 |
1600 |
900 |
|
10000 |
800 |
1400 |
1600 |
1000 |
|
12000 |
800 |
1400 |
1600 |
1100 |
|
15000 |
800 |
1400 |
1800 |
1200 |
|
18000 |
800 |
1400 |
2200 |
1500 |
|
20000 |
1200 |
1600 |
2200 |
1800 |
|
24000 |
1200 |
1600 |
2200 |
1900 |
※其它规格可根据客户要求定制
